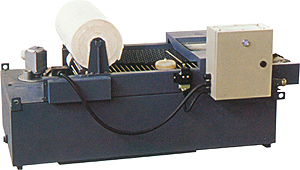

GL1系列平床式(平网)纸带过滤机
优点:与鼓型纸带过滤机、弧网式深液位纸带过滤机 相比结构简单,故障率低,产品价格低。
缺点:当设计处理量超过200L/min流量时,占地面积比同流量的鼓型纸带过滤机、弧网式深液位纸带过滤机 变大。
建议:当过滤乳化液的需求处理量<=200L/min时,JHGL1系列平网纸带过滤机是您的选择,具有好的性价比。
当主要杂质为能够吸磁的铁类型的磨削颗粒或切削颗粒时,强烈建议搭配 磁性分离器 组合成 GL2系列平网磁辊纸带过滤机,由于磁性分离器95%的除铁效率,能够降低80%过滤纸消耗。
平床式(平网)纸带过滤机属于一种乳化液纸带过滤机,根据粘度大小处理量有变化,当处理切削油,并配备合乎标准的过滤纸时,能达到标准流量当处理粘度较低的乳化液时,处理量略有提高。一般按照标准流量选择平网纸带过滤机。平床式(平网)纸带过滤机是利用无纺布过滤纸(又称乳化液过滤纸)的过滤作用,将金属和非金属杂质从冷却如花液中分离过滤出来,杂质被吸附于无纺布的纤维缝隙中或隔离在滤饼之上从而保证了切削液的清洁度。其过滤精度取决于过滤纸的密实度,及克重。用户可根据不同的要求选用不同的过滤纸,过滤精度可达15-40微米。该系列过滤机的过滤效果达到98%,可实现自动控制,是各种磨床配套的理想附件。

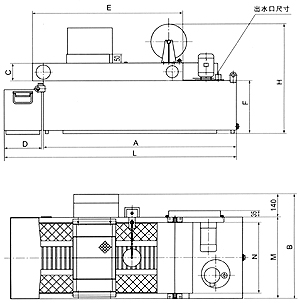

注:下图是A种装配形式。当电机和电气盒在另一侧是B种装配形式。订货时应注明装配形式。 如:GL1-50B,A种装配形式可以省略A字母
技术数据 |
外形尺寸(mm) |
||||||||||||
型号 |
容积L |
流量L/min |
电机功率 |
A |
C |
D |
E |
F |
N |
M |
水泵型号 |
泵出水口 |
L*B*H |
GL1-25 |
140 |
25 |
40W |
1080 |
100 |
210 |
840 |
300 |
400 |
460 |
AB-25 |
G3”/8 |
1300*600*620 |
GL1-50 |
200 |
50 |
60W |
1200 |
100 |
210 |
960 |
300 |
520 |
600 |
AB-50 |
G3”/4 |
1420*740*620 |
GL1-75 |
250 |
75 |
1600 |
100 |
210 |
1360 |
300 |
520 |
600 |
AB-100 |
G1” |
1820*740*620 |
|
GL1-100 |
350 |
100 |
1600 |
100 |
250 |
1360 |
300 |
720 |
800 |
AB-100 |
G1” |
1860*940*620 |
|
GL1-150 |
550 |
150 |
120W |
1800 |
120 |
250 |
1560 |
300 |
1000 |
1080 |
AB-200 |
G1 1”/4 |
2060*1220*640 |
GL1-200 |
610 |
200 |
2200 |
120 |
250 |
1960 |
300 |
1000 |
1080 |
AB-200 |
G1 1”/4 |
2460*1220*640 |
|
GL1-250 |
800 |
250 |
2740 |
120 |
250 |
2500 |
300 |
1000 |
1080 |
|
|
3000*1220*640 |
|
GL1-300 |
1200 |
300 |
200W |
3000 |
150 |
350 |
3100 |
400 |
1000 |
1100 |
|
|
3360*1240*770 |
GL1-400 |
1650 |
400 |
4000 |
150 |
350 |
4100 |
400 |
1000 |
1100 |
|
|
4360*1240*770 |
|
GL1-500 |
2000 |
500 |
400W |
4000 |
150 |
350 |
4100 |
400 |
1400 |
1500 |
|
|
4460*1640*770 |
本公司可以根据客户需求,在保证使用要求的前提下,单独设计改变产品尺寸。
